Zuntz optikoak. Konektoreak

Hainbat motatako zuntz optikoak daude, muturretan dauden konektore motaren, zuntz motaren eta ferularen leuntze motaren arabera sailka daitezkeenak. Osagai horiek kritikoak dira, osagaiak sare optiko batean behar bezala ziurtatzeko eta kokatzeko aukera ematen baitute.

Zuntz optikoko konektoreek zuntz optikoko sare batean osagaiak behar bezala ziurtatu eta kokatzea ahalbidetzen dute; gainera, zuntz optikoak lotzen dituzte eta loturak baino konexio eta deskonexio azkarragoak ahalbidetzen dituzte, hori guztia mekanikoki akoplatzeko eta zuntzezko nukleoak lerrokatzeko, argia igaro ahal izateko.

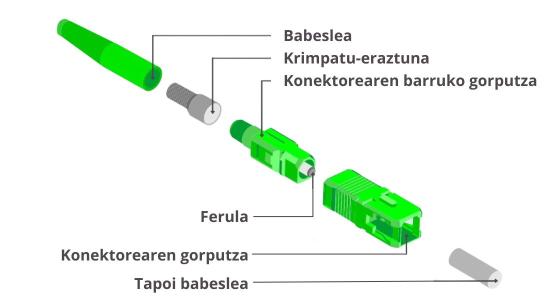

Zuntz optikoak. Konektoreak. Konektorearen zatiak

Konektore baten zatiak

Konektore motak

Oro har, zuntz optikoko lau konektore mota daudela esan dezakegu. Hori oso konektore espezifikoak behar diren kasu batzuetan alda daiteke, baina jarraian aztertuko ditugun lau konektoreak ohikoenak dira.

Konectore Mota	Txertatze galera	Ferula	Aplikazio nagusiak	Deskribapena
FC Ferrule conector	0.30 dB	2.5 mm	Telekomunikazio-sareak, sare lokalak, datuak prozesatzeko sareak, saiakuntza- eta laborategi-ekipoak eta banaketa.	Hari-konektorea, finkapen oso erresistentearekin. Gero eta gutxiago erabiltzen dira.
ST Straight Tip	0.25 dB	2.5 mm	Sare lokalak (LAN), datuak prozesatzeko sareak eta banaketa	Nagusiki multimodoan erabiltzen da, oso gutxitan monomodoan. Askapen azkarreko baioneta-gorputza, errazago erabiltzeko
LC Lucent Connector edo Little Connector	0.10 dB	1.25 mm	Datu-zentroaren aplikazioak, telekomunikazio-sareak, LAN, MAN eta WAN aplikazioa, datuak prozesatzeko sareak, CATV – kable bidezko telebista eta etxerako zuntza (FTTH) barrualdea	Rack-etan, paneletan eta FTTHetan konektoreen dentsitate handiagoak ahalbidetzen ditu. RJ45 baten antzeko doikuntza (push and pull).
SC Suscriptor Connector edo Square Connector	0.25 dB	2.5 mm	Telekomunikazio-sareak, LAN, MAN eta WAN aplikazioa, datuak prozesatzeko sareak, CATV – kable bidezko telebista, etxerako zuntza (FTTH)	Presioaren arabera azkar doitzea. Ohikoa da operadoreen zuntz-lerroetan.

Ferula leuntzeko motak

Beste bereizketa bat ere egin dezakegu: dauden amaiera optikoetako leuntze mota. Leuntzea, funtsean, zuntz optikoko konektorearen punta da, eta zuntz optikoak funtziona dezan laser-argizko pultsuak emateaz arduratzen da. Ferula leuntzeak zuntz optikoko kablearen itzulera-galera eragiten du.

Itzulera-galera argia zuntzetik argi-iturrira itzultzen denean galtzen den energia-kopurua da, ferula baten eta bestearen arteko etenaren edo espazioaren ondorioz.

Leuntzea	Itzulera galera	Kolorea	Aplikazio nagusiak	Deskribapena
PC Physical Contact	-30 eta -40 dB artean	Beltza	Angelurik gabeko leunketa, kurbadura arin batekin.	Zehaztasun handirik behar ez den lekuetan erabiltzen da.
UPC Ultra Physical Contact	-40 eta -55 dB artean	Urdina	Angelurik gabeko leuntzea, PC baino kurbadura nabarmenagoarekin.	Zehaztasun handirik behar ez den lekuetan erabiltzen da.
APC Angled Physical Contact	-60 dB arte	Berdea	8º-ko angelu-muturra.	Doitasun handiko eskakizunak.

Konektorearen kolorea

Zuntz optikoaren arabera, konektorearen gorputzaren kolorea aldatu egingo da, bisualki bereizi ahal izateko.

Konektorea	Zuntz mota	Zuntza	Leuntzea	Kolorea
FC	Monomodoa Multimodoa	OS1, OS2 OM1, OM2, OM3, OM4, OM5	PC, UPC, APC	Metalezkoa
ST	Monomodoa Multimodoa	OS1, OS2 OM1, OM2, OM3, OM4, OM5	PC, UPC, APC	Metalezkoa
LC	Monomodoa	OS1, OS2	APC	Berdea
	Monomodoa	OS1, OS2	PC, UPC	Urdina
	Multimodoa	OM1, OM2, OM3, OM4, OM5	PC, UPC, APC	Beix, Zuntzaren kolorea
SC	Monomodoa	OS1, OS2	APC	Berdea
	Monomodoa	OS1, OS2	PC, UPC	Urdina
	Multimodoa	OM1, OM2, OM3, OM4, OM5	PC, UPC, APC	Beix, Zuntzaren kolorea
