Fibras ópticas. Conectores

Hay diferentes tipos de fibras ópticas que pueden clasificadas de acuerdo al tipo de conectores en sus extremos, el tipo de fibra y el tipo de pulido de la férula. Estos componentes son críticos ya que permiten asegurar y posicionar correctamente los componentes en una red óptica.

Los conectores de fibra óptica permiten asegurar y posicionar correctamente los componentes en una red de fibra óptica; además unen las fibras ópticas y permiten conexiones y desconexiones más rápidas que los empalmes, todo ello para acoplar mecánicamente y alinear los núcleos de fibra para que la luz pueda pasar.

Fibras ópticas. Conectores. Partes Conector

Partes de un conector

Tipos de conectores

En términos generales, podemos decir que existen cuatro tipos de conectores de fibra óptica. Esto puede cambiar en algunos casos en los que se requieren conectores muy específicos, pero los cuatro conectores que analizaremos a continuación son los más comunes.

Tipo Conector	Pérdida de inserción	Férula	Aplicaciones principales	Descripción

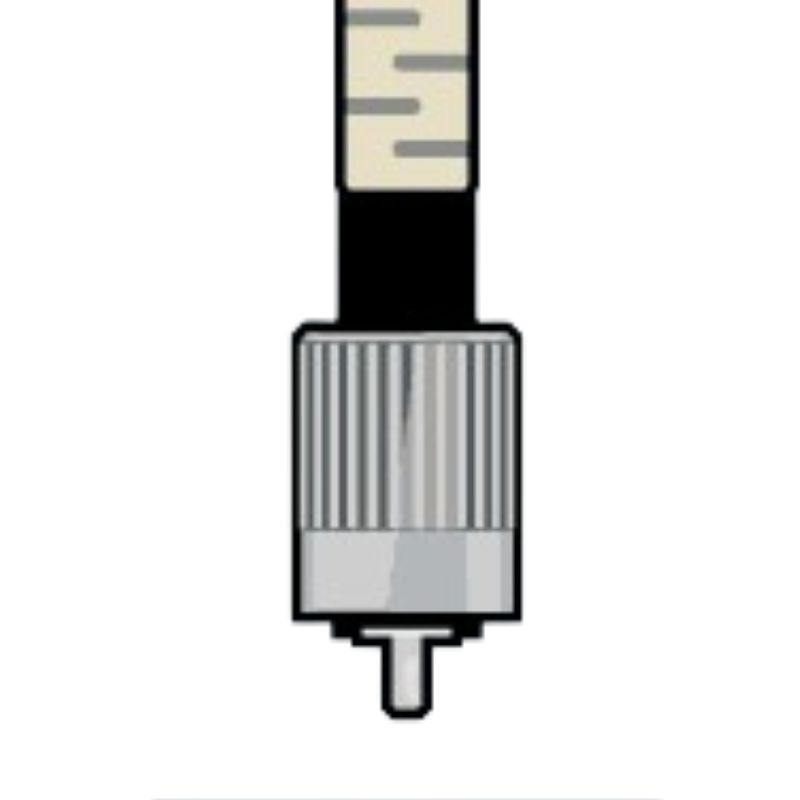

FC Ferrule conector	0.30 dB	2.5 mm	Redes de telecomunicaciones, redes de área local, redes de procesamiento de datos, equipos de ensayo y laboratorio y Distribución.	Conector de rosca con una fijación muy resistente. Cada vez menos usadas.

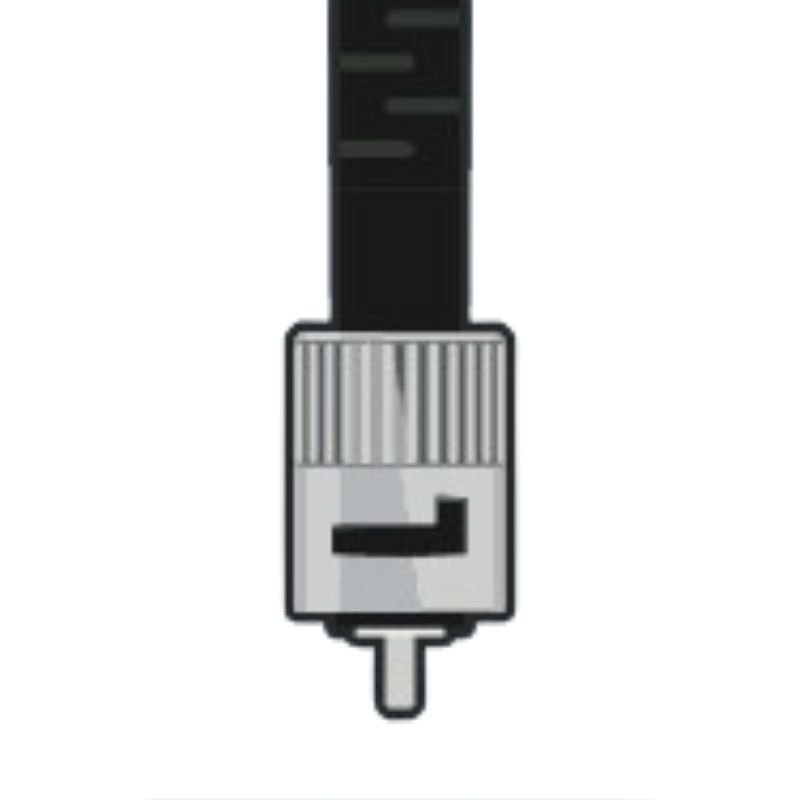

ST Straight Tip	0.25 dB	2.5 mm	Redes de área local (LAN), redes de procesamiento de datos y Distribución	Utilizado principalmente en multimodo, rara vez en monomodo. Cuerpo de bayoneta de liberación rápida para facilitar su uso

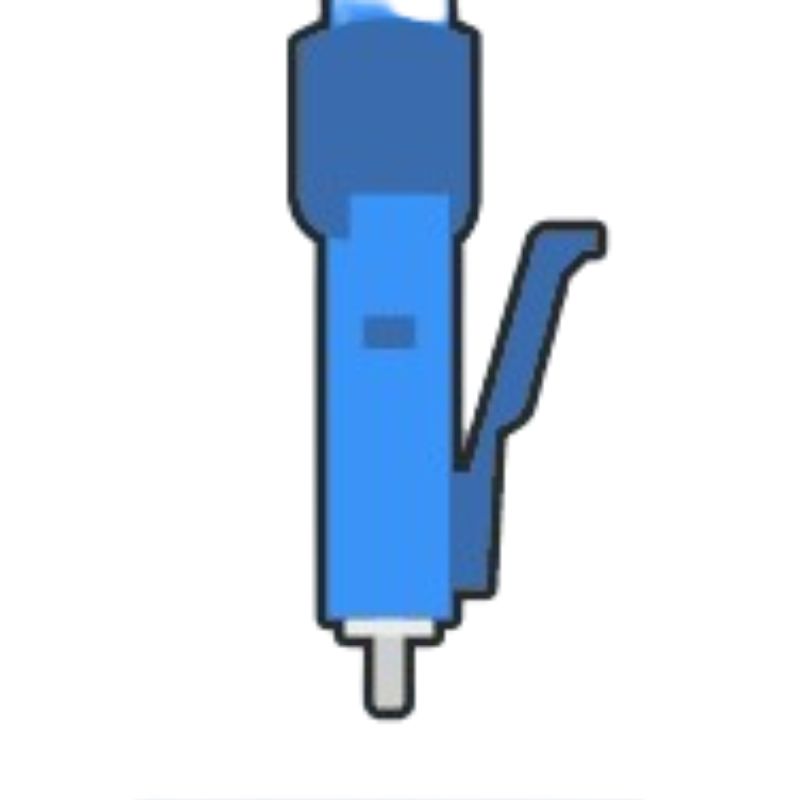

LC Lucent Connector o Little Connector	0.10 dB	1.25 mm	Aplicaciones del centro de datos, Redes de telecomunicaciones, Aplicación LAN, MAN y WAN, Redes de procesamiento de datos, CATV – Televisión por cable y Fibra al hogar (FTTH) interior	Permite mayores densidades de conectores en racks, paneles y FTTH. Ajuste similar a un RJ45 (push and pull).

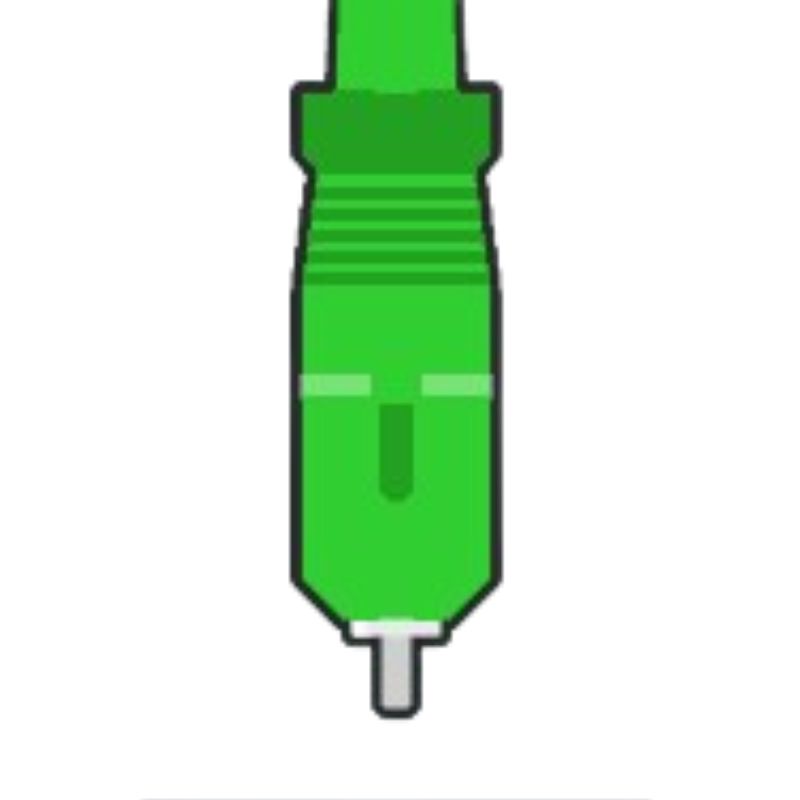

SC Suscriptor Connector o Square Connector	0.25 dB	2.5 mm	Redes de telecomunicaciones, Aplicación LAN, MAN y WAN, Redes de procesamiento de datos, CATV – Televisión por cable, Fibra al hogar (FTTH)	Ajuste rápido a presión. Frecuente en líneas de fibra de operadores.

Tipos de pulido de férula

También podemos hacer otra distinción, que es el tipo de pulido en las terminaciones ópticas existentes. El pulido es básicamente la punta del conector de fibra óptica que es responsable de dar los pulsos de luz láser para que la fibra óptica funcione. El pulido de la férula determina la pérdida de retorno del cable de fibra óptica.

La pérdida de retorno es la cantidad de energía que se pierde cuando la luz viaja de regreso desde la fibra a la fuente de luz debido a una discontinuidad o espacio entre una férula y la otra.

Pulido	Pérdida de retorno	Color	Aplicaciones principales	Descripción

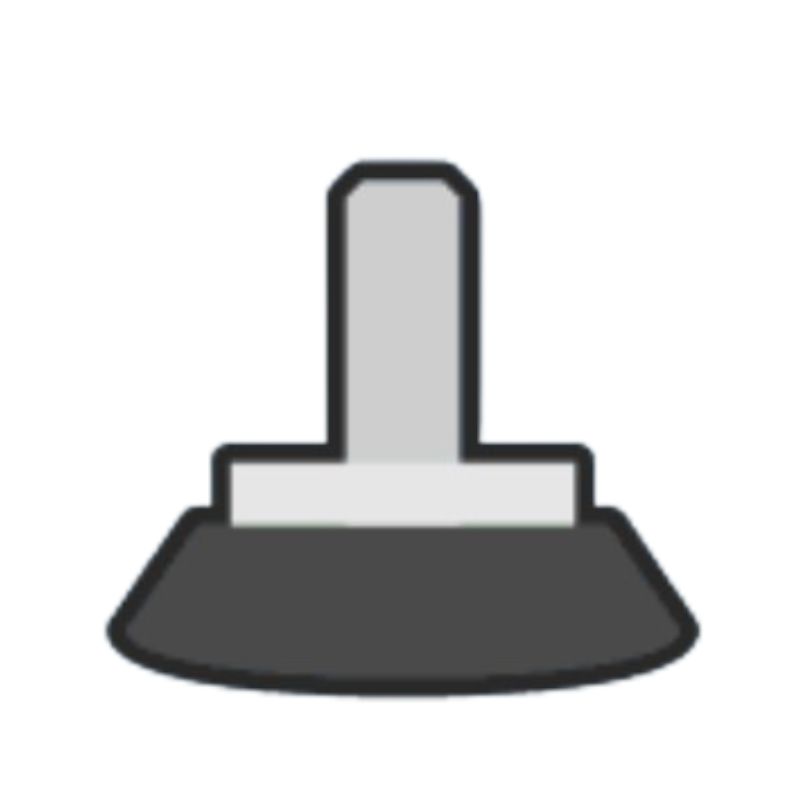

PC Physical Contact	Entre -30 y -40 dB	Negro	Pulido sin ángulo, con una ligera curvatura.	Utilizado donde no se requiere alta precisión.

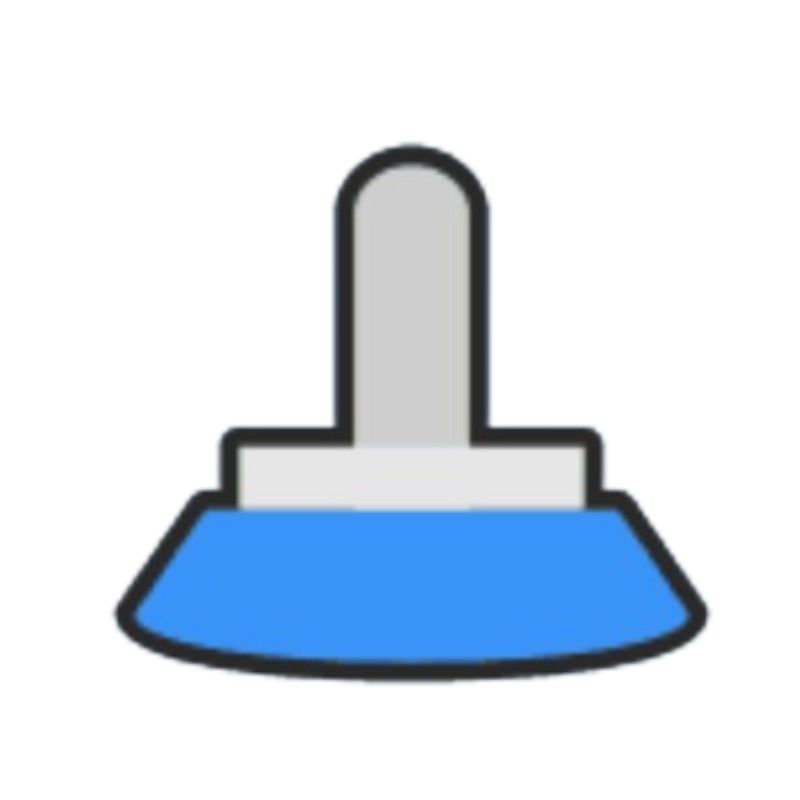

UPC Ultra Physical Contact	Entre -40 y -55 dB	Azul	Pulido sin ángulo con curvatura más pronunciada que PC.	Utilizado donde no se requiere alta precisión.

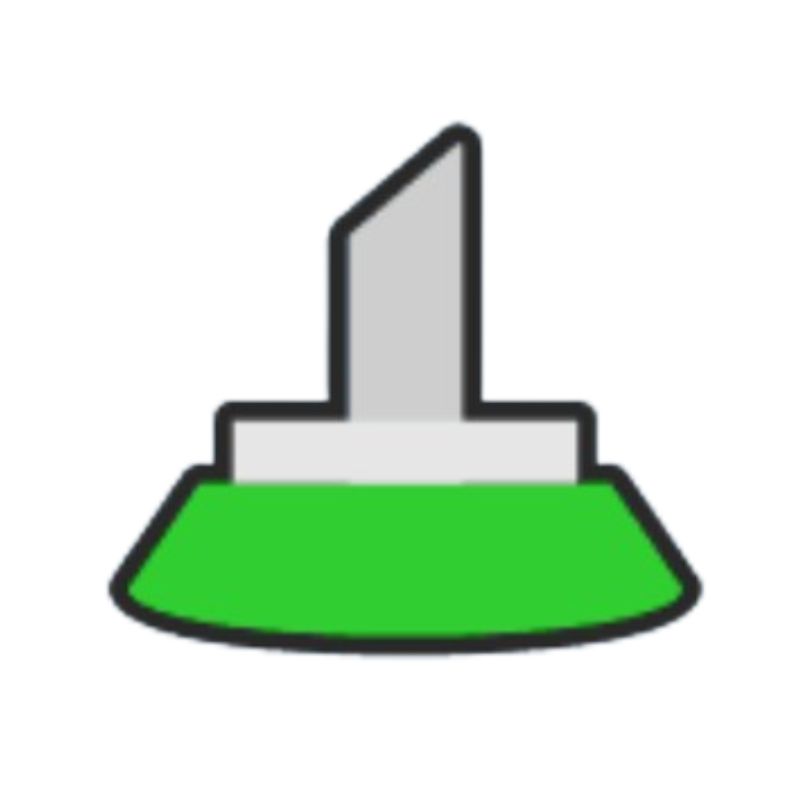

APC Angled Physical Contact	Hasta -60 dB	Verde	Extremo de ángulo de 8º.	Requerimientos de alta precisión.

Color del conector

Según el tipo de fibra óptica, el color del cuerpo del conector variará, para poder distinguirlos visualmente.

Conector	Tipo de fibra	Fibra	Pulido	Color
FC	Monomodo Multimodo	OS1, OS2 OM1, OM2, OM3, OM4, OM5	PC, UPC, APC	Metálico
ST	Monomodo Multimodo	OS1, OS2 OM1, OM2, OM3, OM4, OM5	PC, UPC, APC	Metálico
LC	Monomodo	OS1, OS2	APC	Verde

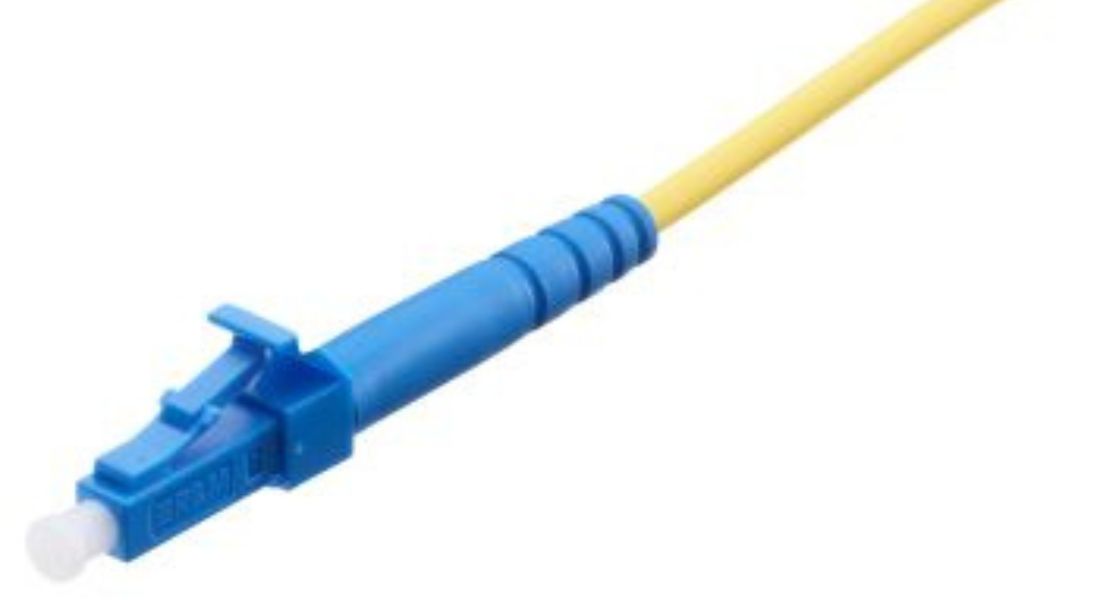

	Monomodo	OS1, OS2	PC, UPC	Azul
	Multimodo	OM1, OM2, OM3, OM4, OM5	PC, UPC, APC	Beige, color fibra

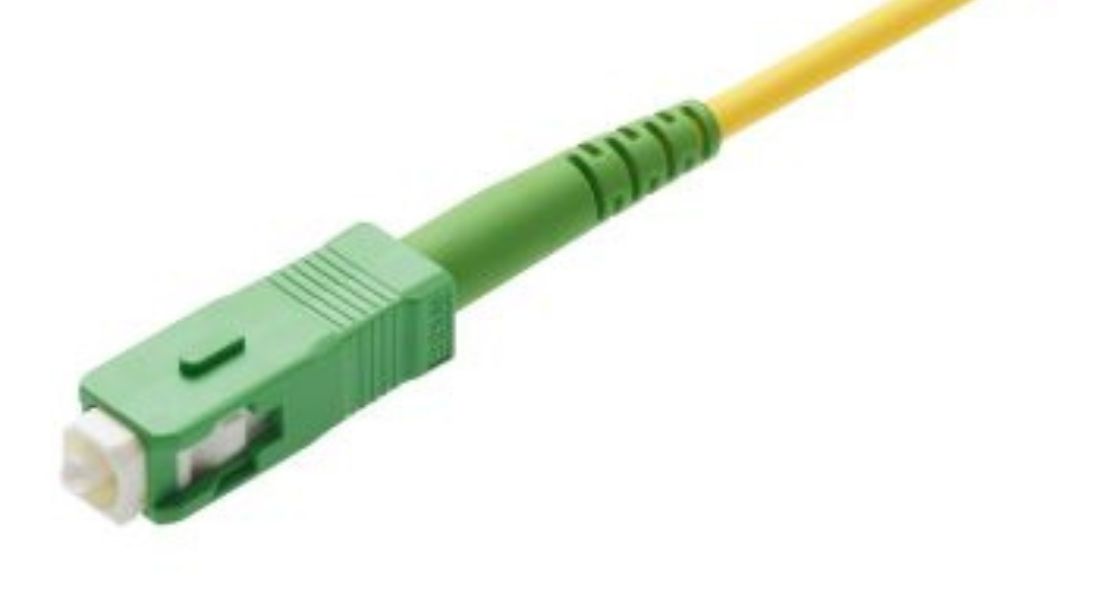

SC	Monomodo	OS1, OS2	APC	Verde
	Monomodo	OS1, OS2	PC, UPC	Azul
	Multimodo	OM1, OM2, OM3, OM4, OM5	PC, UPC, APC	Beige, color fibra
