Switchak - Cisco Nexus 9300 - Onuragarriak

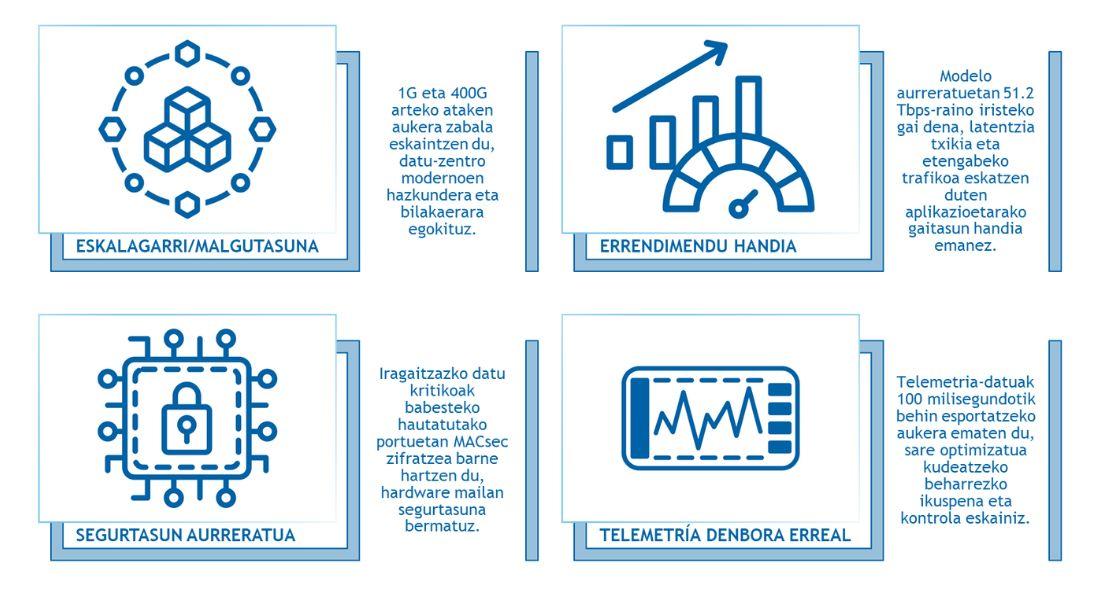

Cisco Nexus 9300 serieak switch finkoen plataforma moldakorra eskaintzen du datu-zentro modernoetarako. 1G-tik 400G-RA bitarteko ataken aukerekin, soluzio horiek dentsitate handiko eta errendimendu handiko arkitekturetara egokitzeko diseinatuta daude, NX-OS modu tradizionalari zein Cisco Application Centric Infrastructure (ACI) moduari eutsiz. Nexus 9300 familia serie desberdinetan banatzen da, bakoitza optimizatuta eskalagarritasun-, segurtasun- eta sare-behar desberdinetarako.

Informazio Gehiago

Nexus 9300-EX seriea

Dentsitate handiko switchak, sarrera eta agregazioko datu-zentroen inguruneetarako diseinatuak, ACIrako euskarriarekin eta 1/10/25G aukerak downlinketan eta 40/100G uplinketan. ToR eta MoR hedapenetarako aproposak.

Datasheet

Nexus 9300-FX seriea

EX seriearen bilakaera batek MACsec eta telemetria aurreraturako euskarria eskaintzen du. Ezin hobea sareko segurtasun eta ikuspen handiagoa behar duten datu-zentroetarako, kobrezko eta zuntzezko ataken aukerekin.

Datasheet

Nexus 9300-FX2 seriea

Ataka-dentsitate eta bufer edukiera handiagoko switchak, spine eta agregazioan 40/100G abiadura jasaten dutenak. Egokiak dira edukiera eta eskalagarritasun handia behar duten eskala ertaineko sareetarako.

Datasheet

Nexus 9300-FX3 seriea

VXLAN, telemetria eta segurtasun aurreraturako euskarri hobetua duen azken belaunaldia. Errendimendu handiko datu-zentroetarako eta latentzia baxuko eskakizunak dituzten inguruneetarako diseinatua.

Datasheet

Nexus 9300-GX seriea

Edukiera handiko switchak, 100/400G-ko atakak dituztenak, bereziki egokiak dentsitate eta errendimendu handia eskatzen duten eskala handiko spine inplementazioetarako.

Datasheet

Nexus 9300-GX2 seriea

GX seriearen bertsio aurreratuena, 400 G-ko atakekin eta MACsec-erako euskarri osoarekin segurtasun-ingurune kritikoetan. Ezin hobea azken belaunaldiko spine sareetarako, datu-zentro modernoetan.

Datasheet

Cisco Nexus 9300 switch-ak

Seriea	Konfigurazioa	Konmutazio-ahalmena	Potentzia tipikoa eta maximoa	Haizagailuak	ACI euskarria	MACsec	Pisua eta neurriak (alxzaxhondoa) zm
EX

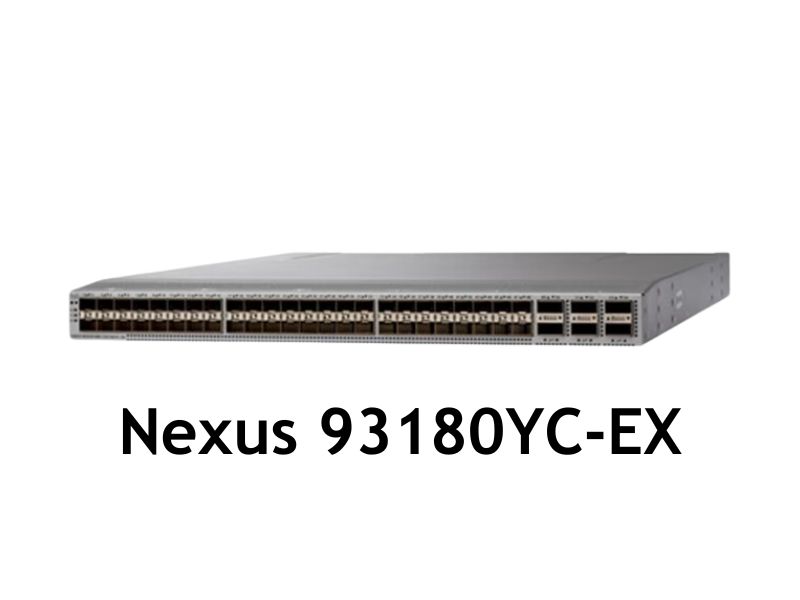

	48x1/10/25G eta 6x40/100G QSFP28	3.6 Tbps	210W 470W	4	✔	❌	7.8 kg 4.4 x 43.9 x 57.1

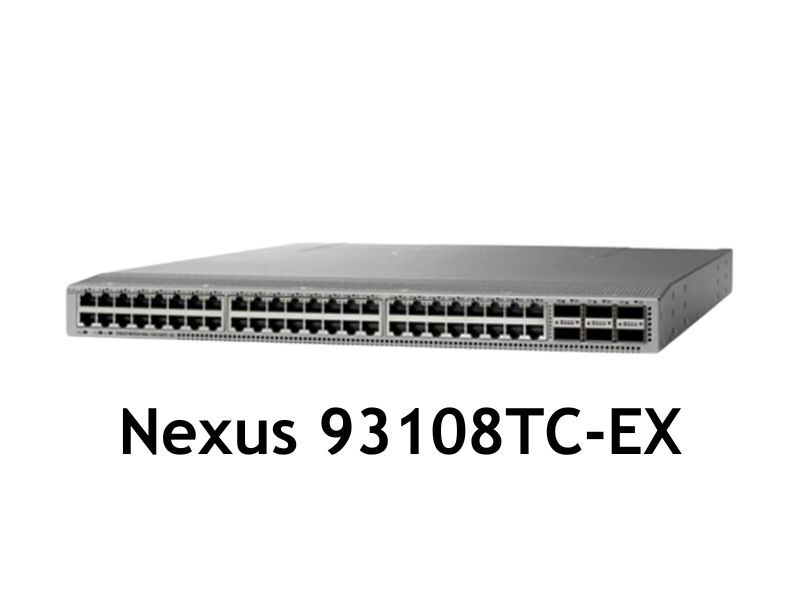

	48x100M/1/10G eta 6x40/100G QSFP28	2.16 Tbps	180W 499W	4	✔	❌	8 kg 4.4 x 43.9 x 57.1

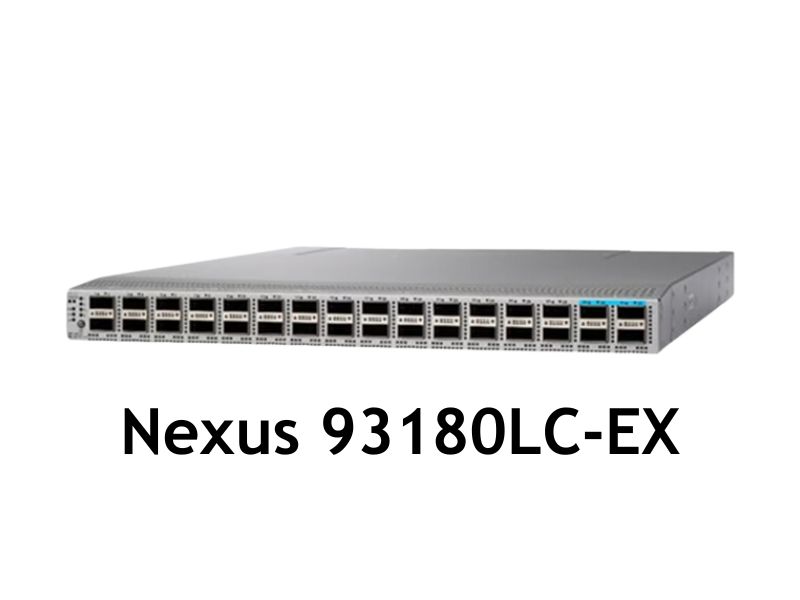

	32x40/50G QSFP+ edo 18x100G QSFP28 eta 18x100G QSFP25	3.6 Tbps	220W 500W	4	✔	❌	7.8 kg 4.4 x 43.9 x 57.1
FX

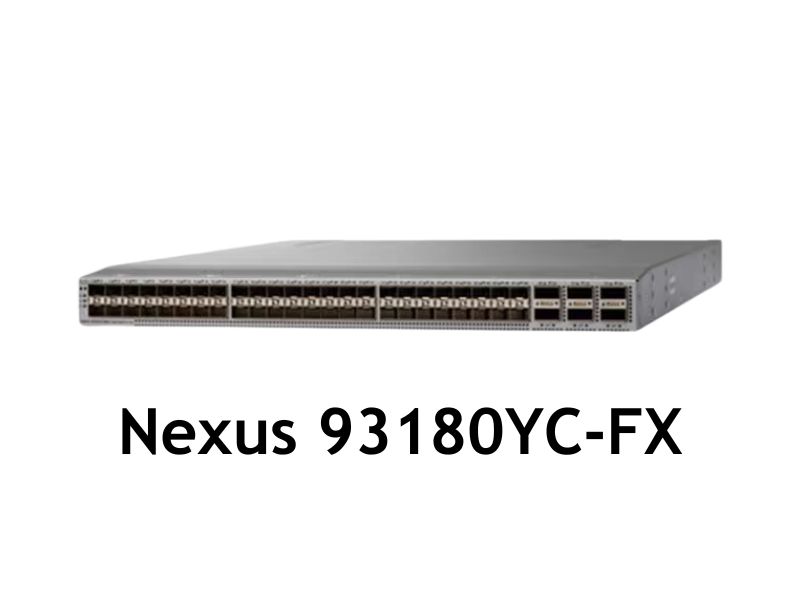

	48x1/10/25G eta 6x40/100G QSFP28	3.6 Tbps	260W 425W	4	✔	✔	7.9 kg 4.4 x 43.9 x 57.1

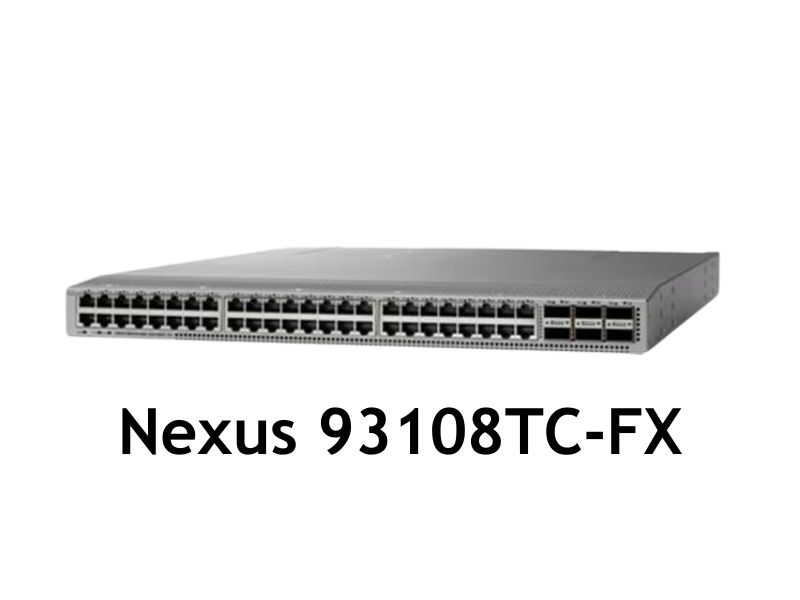

	48x100M/1/10BASE-T eta 6x40/100G QSFP28	2.16 Tbps	276W 460W	4	✔	✔	7.9 kg 4.4 x 43.9 x 57.1
	48x100M/1BASE-T eta 4x1/10/25G SFP28 eta 2x40/100G QSFP28	696 Gbps	178W 287W	4	✔	✔	6.44 kg 4.4 x 43.9 x 49.9
FX2

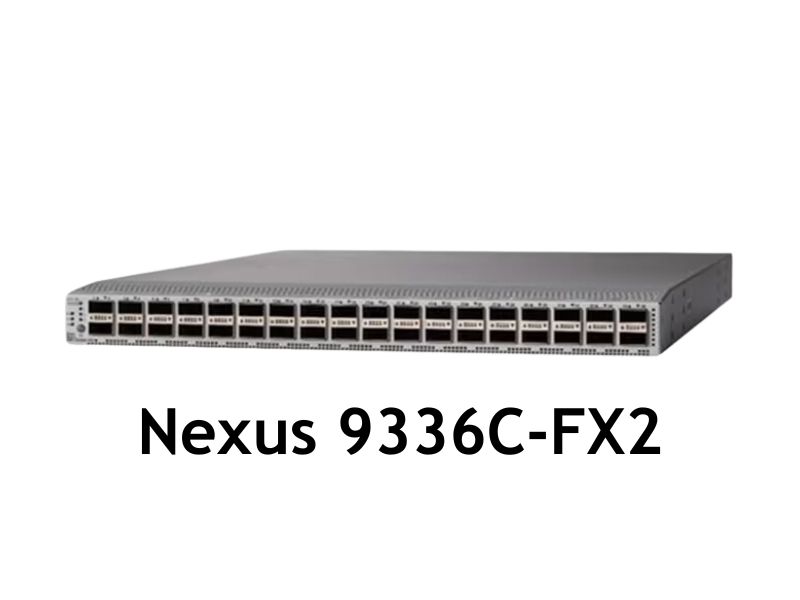

	36 x 40/100G QSFP28	7.2 Tbps	337W 719W	3	✔	✔	8.5 kg 4.4 x 43.9 x 62.3

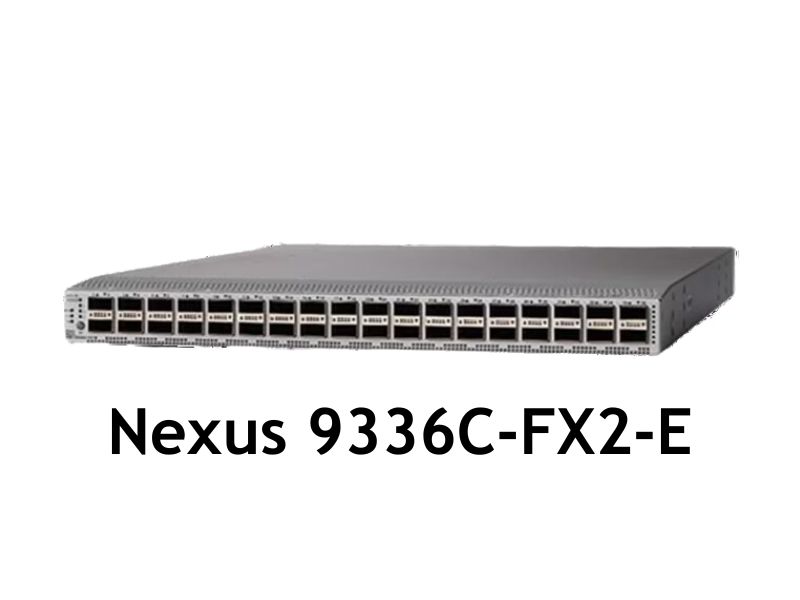

	36 x 40/100G QSFP28	7.2 Tbps	337W 705W	6	✔	✔	8.5 kg 4.4 x 43.9 x 62.7

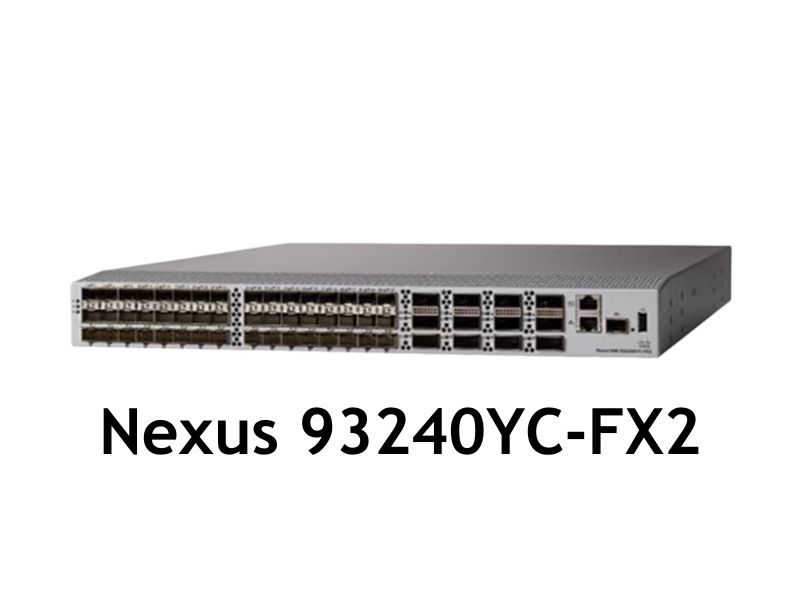

	48 x 1/10/25G zuntz eta 12 x 40/100G QSFP28	4.8 Tbps	298W 708W	5	✔	✔	10 kg 5.3 x 43.9 x 59.1

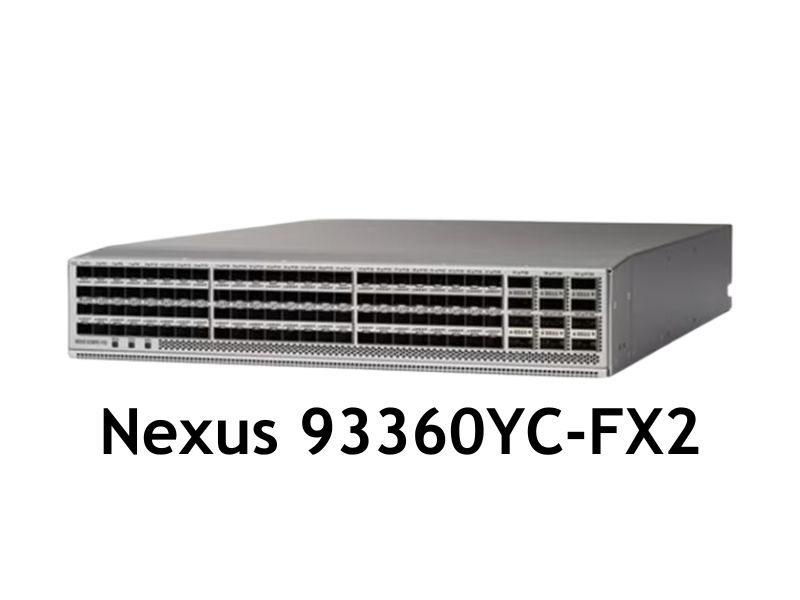

	96 x 1/10/25G zuntz eta 12 x 40/100G QSFP28	7.2 Tbps	404W 900W	3	✔	✔	12.4 kg 8.59 x 44.23 x 61.31

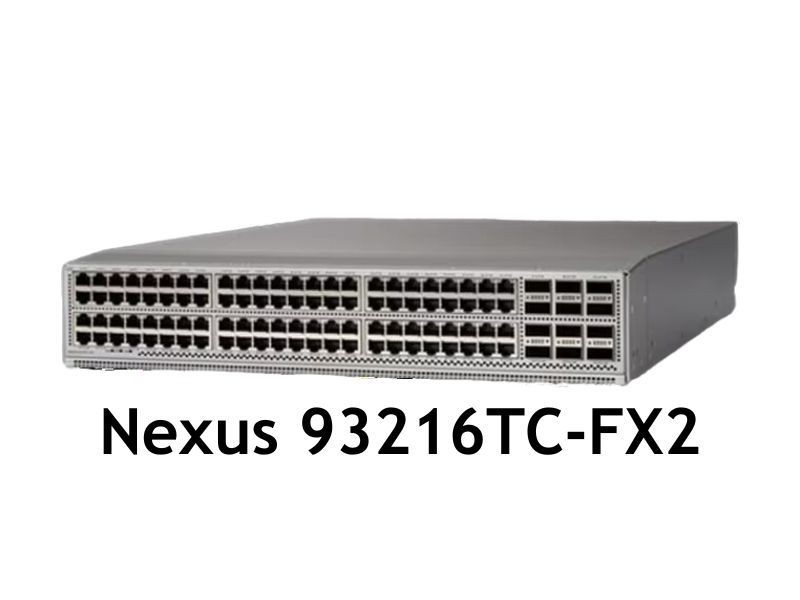

	96 x 100M/1/10G BASE-T eta 12 x 40/100G QSFP28	3.2 Tbps	580W 965W	3	✔	✔	12.4 kg 8.59 x 44.2 x 59.9
FX3

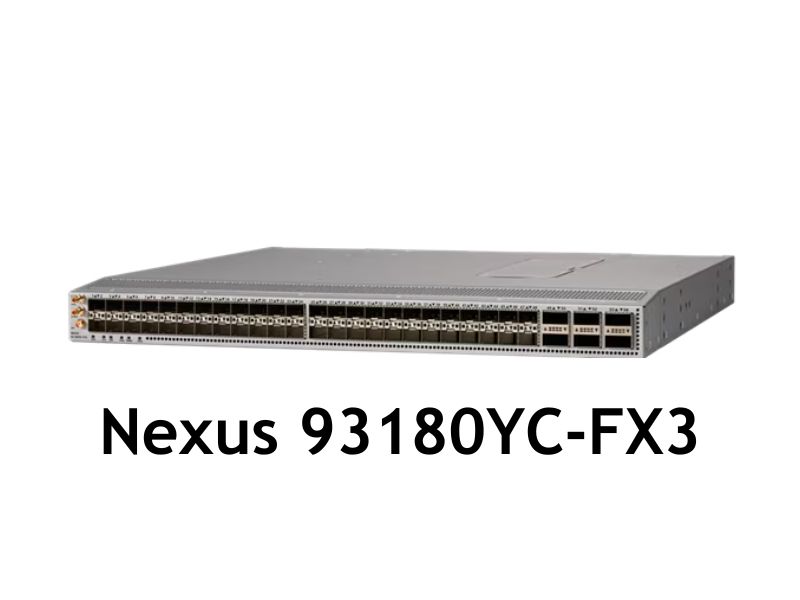

	48 x 1/10/25G SFP28 eta 6 x 40/100G QSFP28	3.6 Tbps	325W 600W	4	✔	✔	9.52 kg 4.4 x 43.9 x 49.6

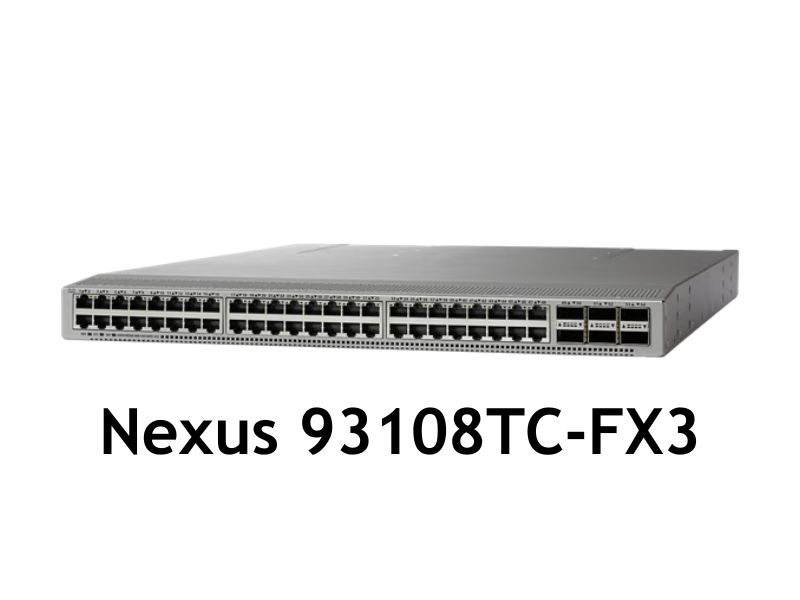

	48 x 100M/1/10G BASE-T eta 6 x 40/100G QSFP28	2.16 Tbps	420W 464W	4	✔	✔	7.1 kg 4.4 x 43.9 x 45.5

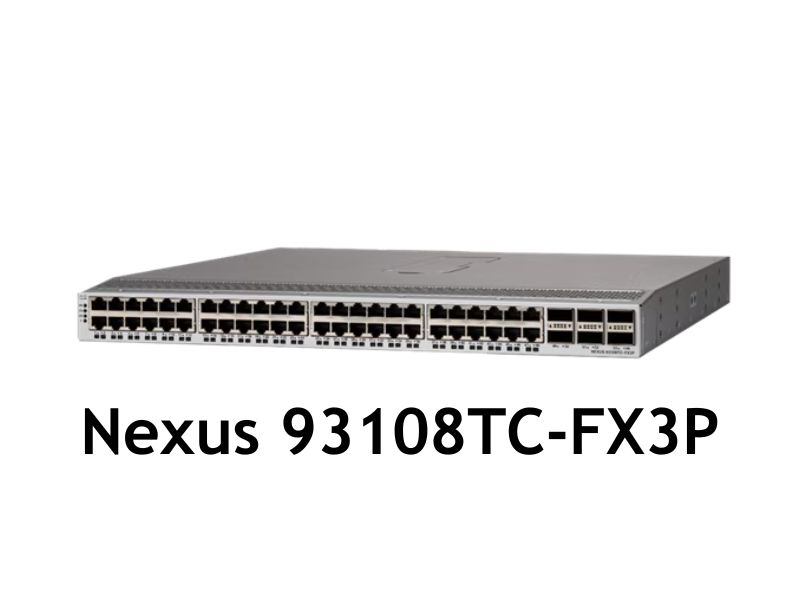

	48 x 100M/1/10G BASE-T mGiG eta 6 x 40/100G QSFP28	2.16 Tbps	360W 530W	4	✔	✔	7.25 kg 4.4 x 43.9 x 45.9

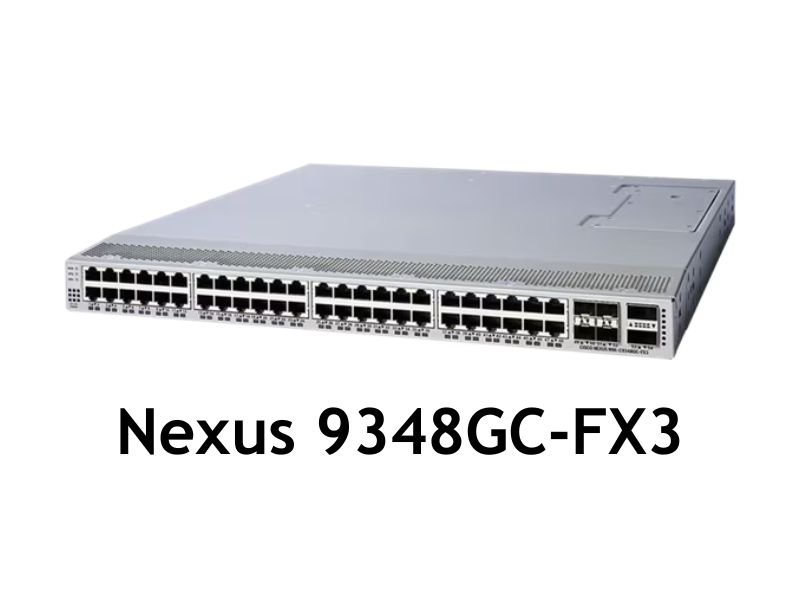

	48 x 10M/100M/1G BASE-T eta 4 x 1/10/25G SFP28 eta 2 x 40/100G QSFP28	696 Gbps	226W 242W	3	✔	✔	6.5 kg 4.4 x 43.9 x 49.9
	40 x 10M/100M/1G BASE-T eta 8 x 10M/100M BASE-T half-duplex eta 4 x 10/25G SFP28 eta 2 x 40/100G QSFP28	696 Gbps	238W 251W	3	✔	✔	6.6 kg 4.4 x 43.9 x 49.9
GX

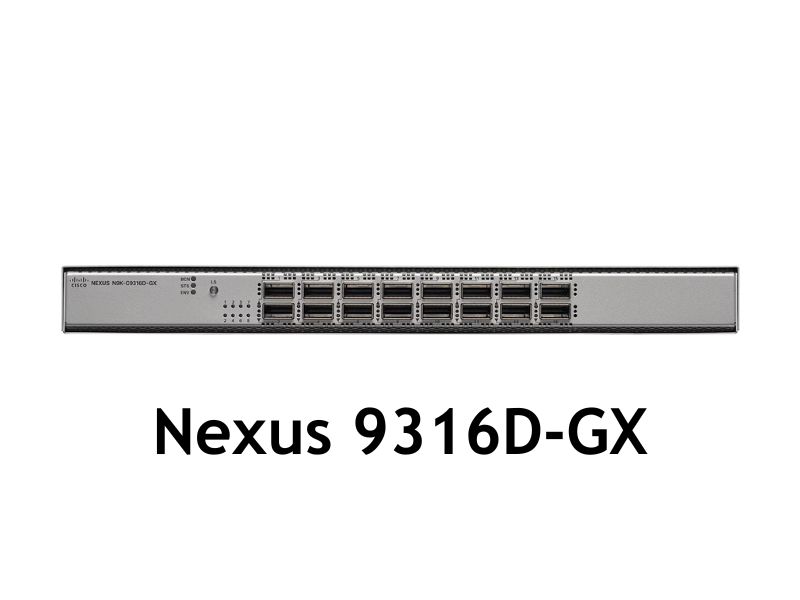

	16 x 400/100G QSFP-DD	12.8 Tbps	420W 1010W	5 + 1 erredundantzia	✔	❌	13 kg 4.37 x 44.13 x 64.8

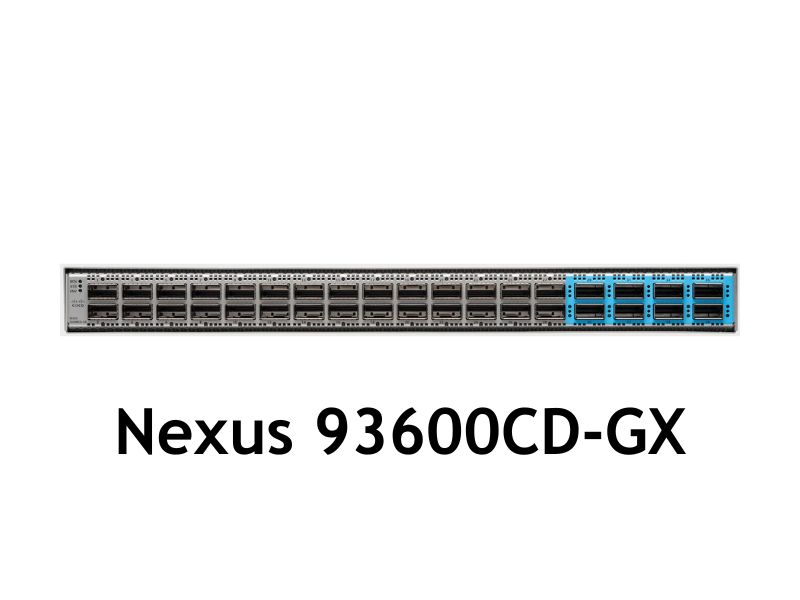

	28 x 100/40G QSFP28 eta 8 x 400/100G QSFP-DD	12 Tbps	586W 1071W	5 + 1 erredundantzia	✔	❌	13 kg 4.37 x 44.13 x 64.8

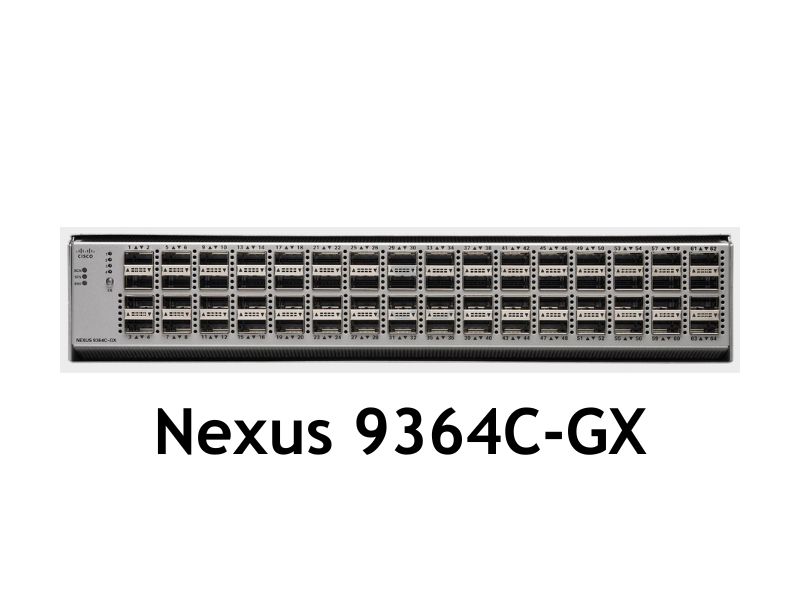

	64 x 100/40G QSFP28	12.8 Tbps	811W 1622W	3 + 1 erredundantzia	✔	❌	13.2 kg 8.61 x 44.23 x 57.4
GX2

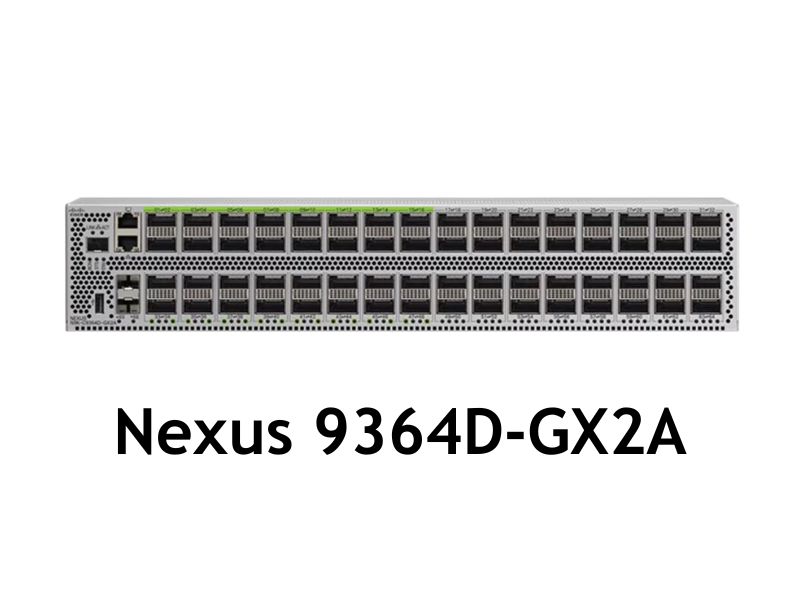

	64 x 400G QSFP-DD eta 2 x 1/10G SFP+	51.2 Tbps	1324W 3000W	3 + 1 erredundantzia	✔	✔ Lehenengo 16 atakak	26.3 kg 8.76 x 43.94 x 75.65
	48 x 400G QSFP-DD eta 2 x 1/10G SFP+	38.4 Tbps	1380W 3124W	3 + 1 erredundantzia	✔	✔ Ataka guztietan	23.2 kg 8.76 x 44.23 x 75.75

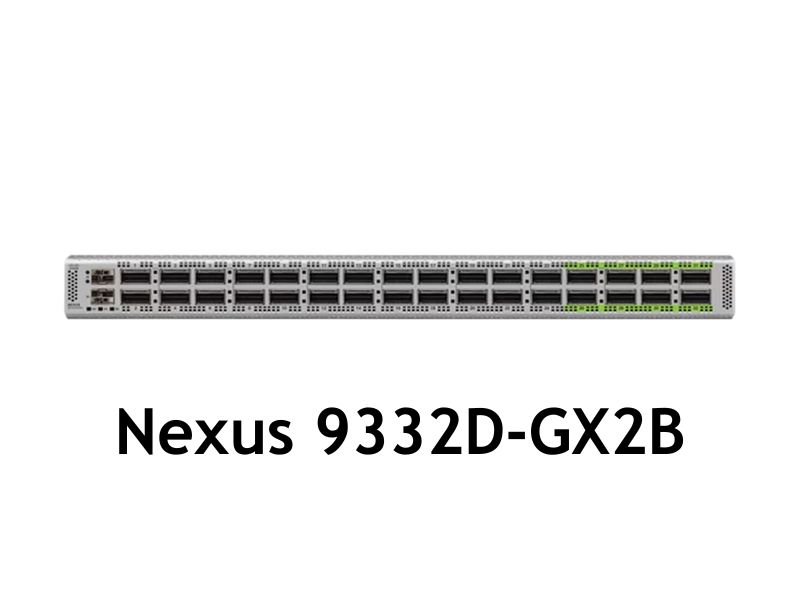

	32 x 400G QSFP-DD eta 2 x 1/10G SFP+	25.6 Tbps	638W 1442W	5 + 1 erredundantzia	✔	✔ Azken 8 atakak	12.7 kg 4.4 x 43.9 x 60.8

Datu-zentroen sareetan, termino horiek datu-fluxua eta eraginkortasuna optimizatzeko switch-ak fisikoki eta logikoki antolatzeko hainbat metodo deskribatzen dituzte:

Top-of-Rack (ToR): Hemen, switch bat rack bakoitzaren goiko aldean jartzen da eta zerbitzariak rack horren barruan konektatzen dira. Ondoren, ToR switch-a goi-mailako switch batera konektatzen da racken arteko trafikorako. Fokuratze horrek kableen luzera murrizten du eta sarea administratzea errazten du.
Middle-of-Row (MoR): Konfigurazio horretan, switch bat rack-errenkada baten erdian jartzen da, eta hainbat rack konektatzen ditu switch berera. Horrela, beharrezko switch kopurua murrizten da eta sarearen kudeaketa zentralizatzen da rack horietarako.
Spine-Leaf: Switchak bi mailatan antolatzen diren arkitektura da. Switches leaf zuzenean konektatzen dira zerbitzarietara, eta switches spine, berriz, switches leaf guztiak. Horri esker, trafikoak jauzi gutxiago egiten ditu zerbitzarien artean, errendimendua hobetzen du eta latentzia murrizten du.

Konfigurazio horiei esker, trafiko-eskaeretara eta sarearen hazkuntzara egokitzen diren datu-zentroak eraikitzeko malgutasuna dago.
