Datu-sareen bilakaera teknologikoa ez da gelditzen. Abiadura- eta gaitasun-eskaera handitu ahala, agertoki bakoitzerako modulu optiko egokiak aukeratzeko beharrak ere gora egiten du.

Artikulu honetan azalduko dizugu zer desberdintasun dauden modulu mota nagusien (SFP, SFP+, SFP28, SFP56, QSFP, QSFP28...) eta horien ondorengoen artean. Zergatik axola dio? Modulu zuzena aukeratzeak zure sare-azpiegituraren errendimenduan eta eskalagarritasunean dagoen aldea marka dezakeelako.

Zer da modulo optiko bat?

Modulo optikoa transzeptore txiki bat da, eta switch, router edo bestelako sare-ekipoen ataketan txertatzen da. Datuak zuntz optikoko edo kobrezko kableen bidez transmititzen ditu, abiadura desberdinetan, estandarraren arabera.

Modulo optiko askok antzeko formatu fisikoa badute ere, barne-gaitasunak eta konektoreak aldatu egiten dira. Desberdintasun horiek ezagutzeak sarea behar bezala dimentsionatzea eta etorkizunean handitzeak aurreikustea ahalbidetzen du.

Modulo motak eta horien arteko aldeak

Moduloa	Gehieneko abiadura	Gehieneko Distantziak		Bertsio ohikoenak	Aplikazio ohikoenak
Moduloa	Gehieneko abiadura	MMF	SMF	Bertsio ohikoenak	Aplikazio ohikoenak

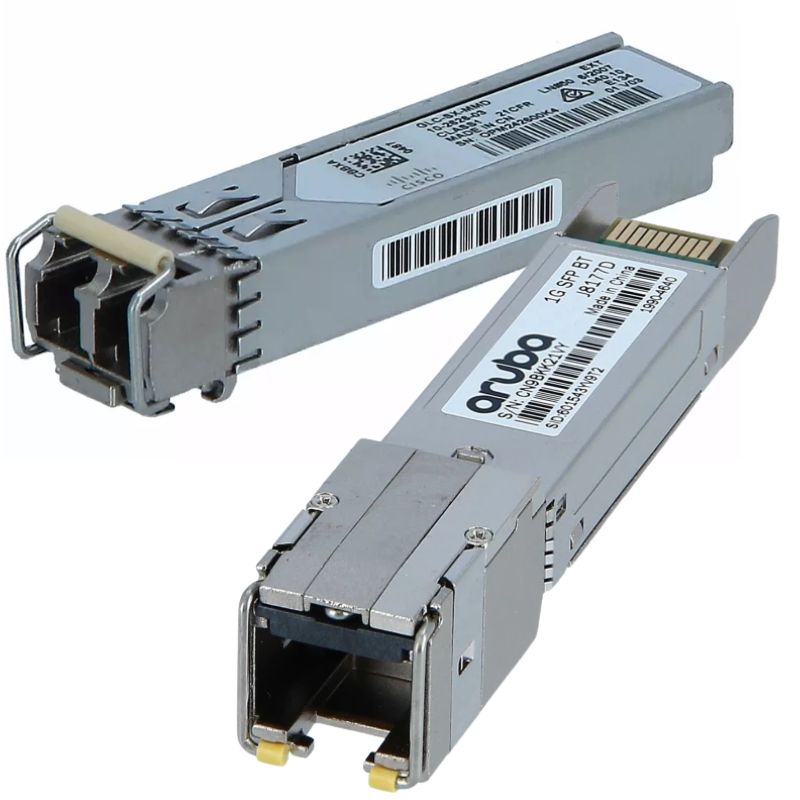

SFP	1 Gbps	550 m	10 km (80 km ^*)	BX, SX, LX, LH, ZX, CWDM, DWDM	Sarbide-switchak eta oinarrizko loturak.

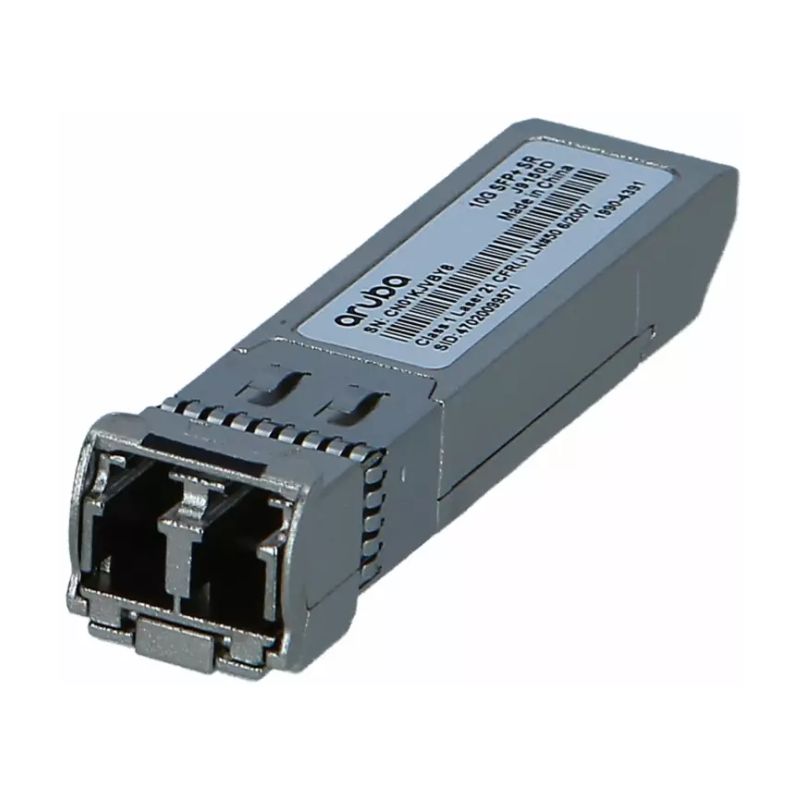

SFP+	10 Gbps	300 m	40 km (80 km ^*)	BX, SR, LR, ER, ZR, CWDM, DWDM	Sarbide-agregazioa, edukiera ertaineko enborreko loturak.

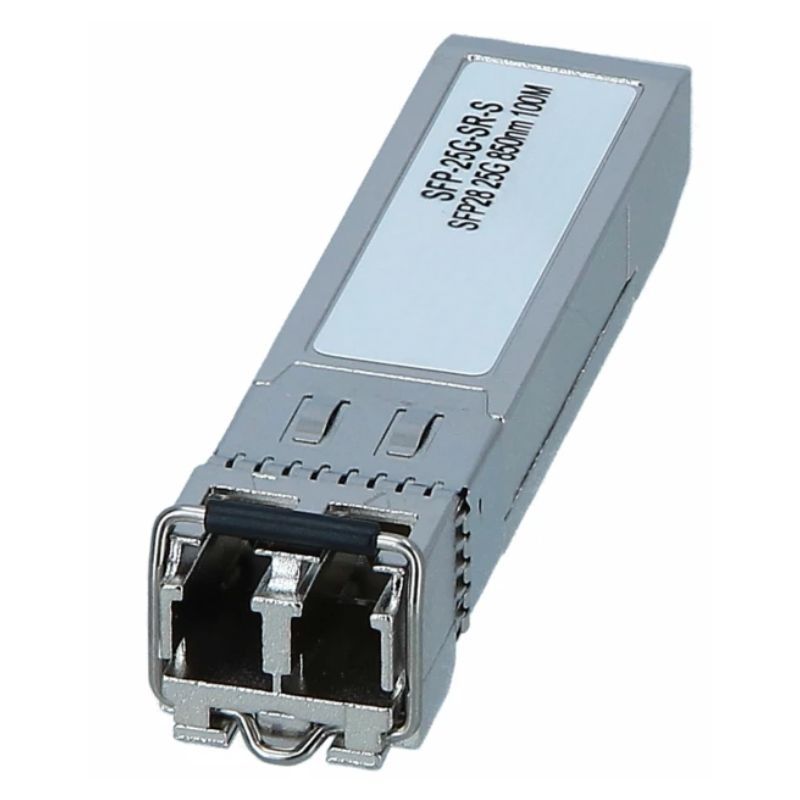

SFP28	25 Gbps	100 m	40 km (80 km ^*)	SR, LR, ER, CWDM, DWDM	Dentsitate handiko sareak, zerbitzariak, ataka bakoitzeko abiadura handiagoko switch-ak.

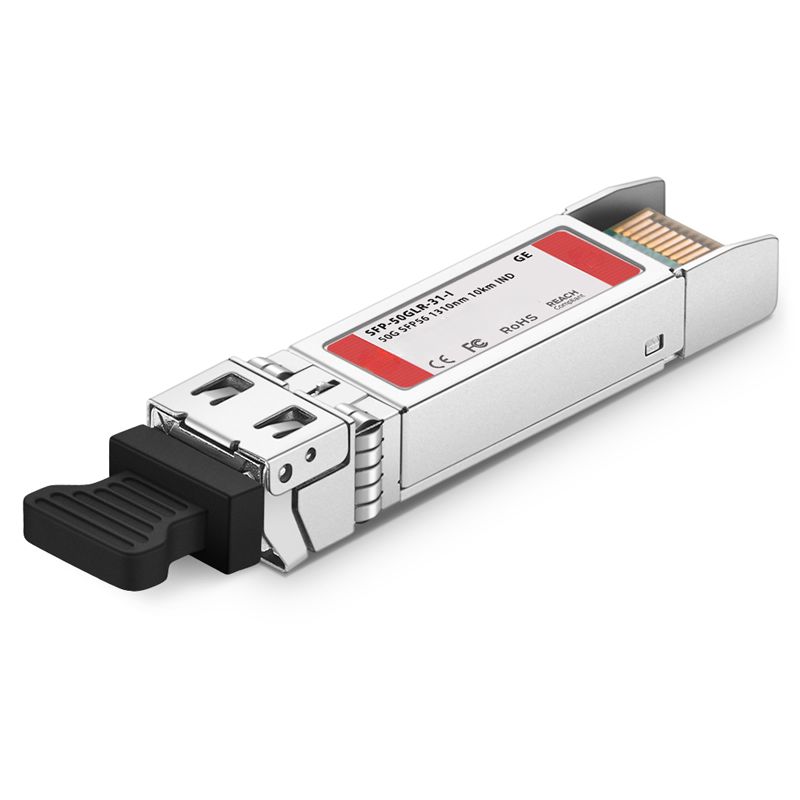

SFP56	50 Gbps	70 m	10 km	SR, LR	Ataka bakoitzeko abiadura handiagoa behar duten datu-zentroak. Zerbitzariak, TOR switches.

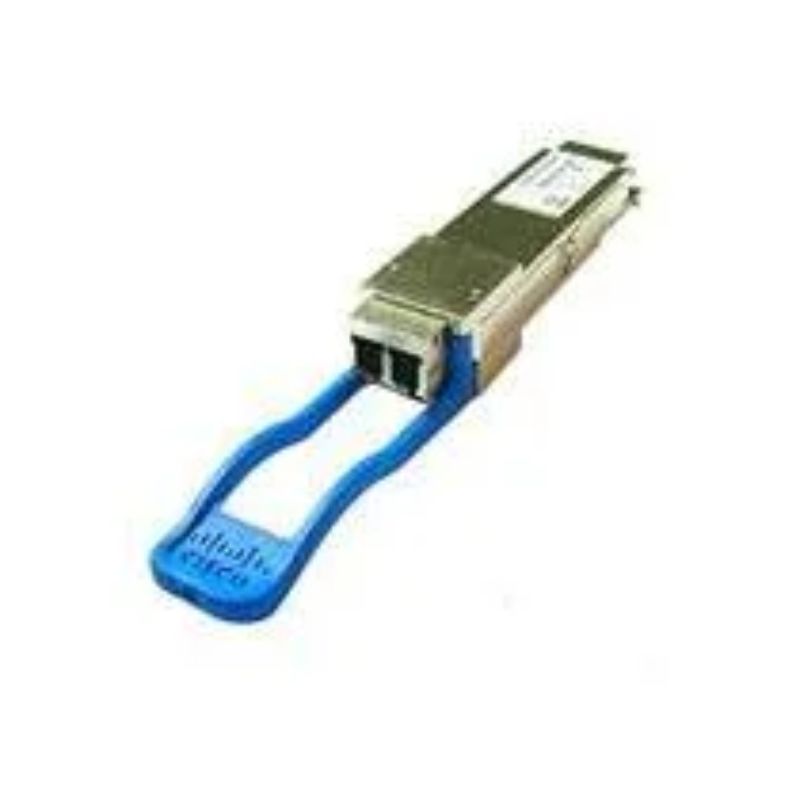

QSFP	4 Gbps (4 x 1G)	150 m	10 km	SR4, LR4	Lehen QSFP (quad) estandarra; gaur egun ez da erabiltzen.

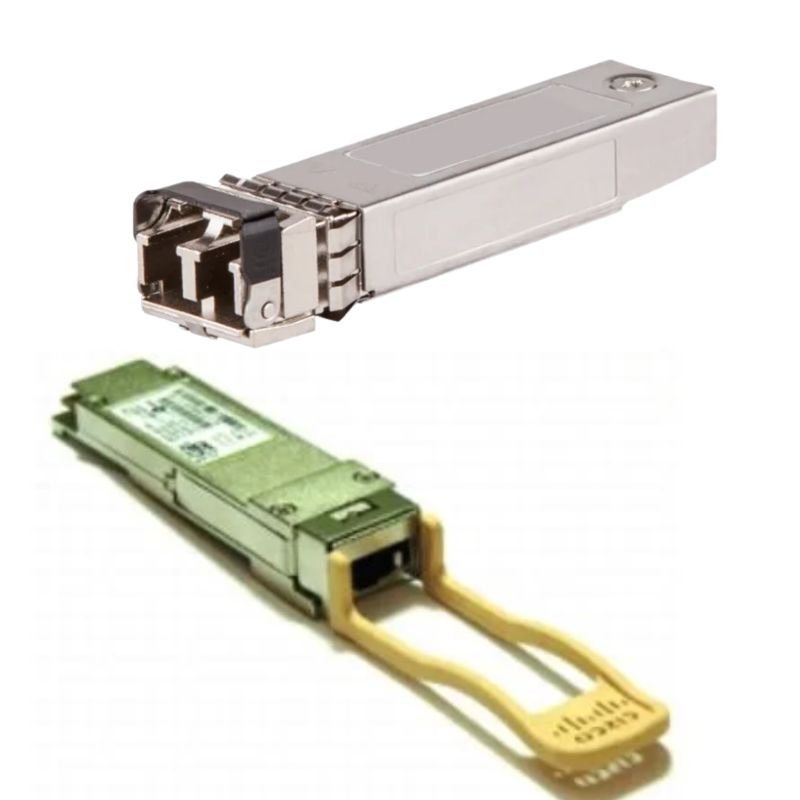

QSFP+	40 Gbps (4 x 10G)	150 m	40 km	SR4, LR4, ER4, PSM4, BiDi	Sareko backbone-a eta gaitasun handiko loturak.

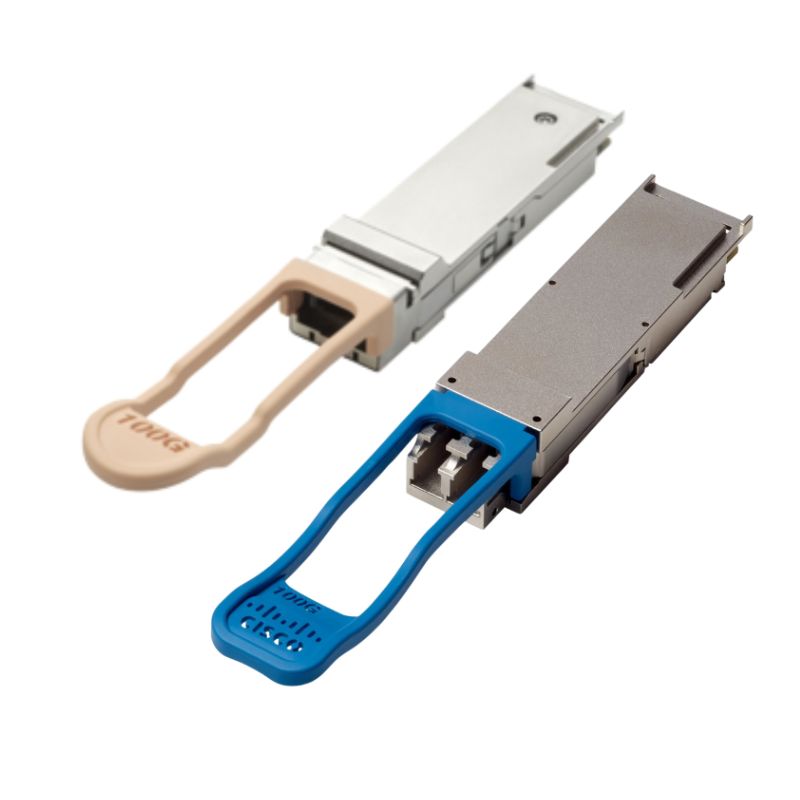

QSFP28	100 Gbps (4 x 25G)	100 m	40 km (80 km ^*)	SR4, LR4, ER4, DR, FR, CWDM, PSM4	Gaitasun handiko tronkalak. Datu-zentroak, switchak eranstea. Uplinks 100G.

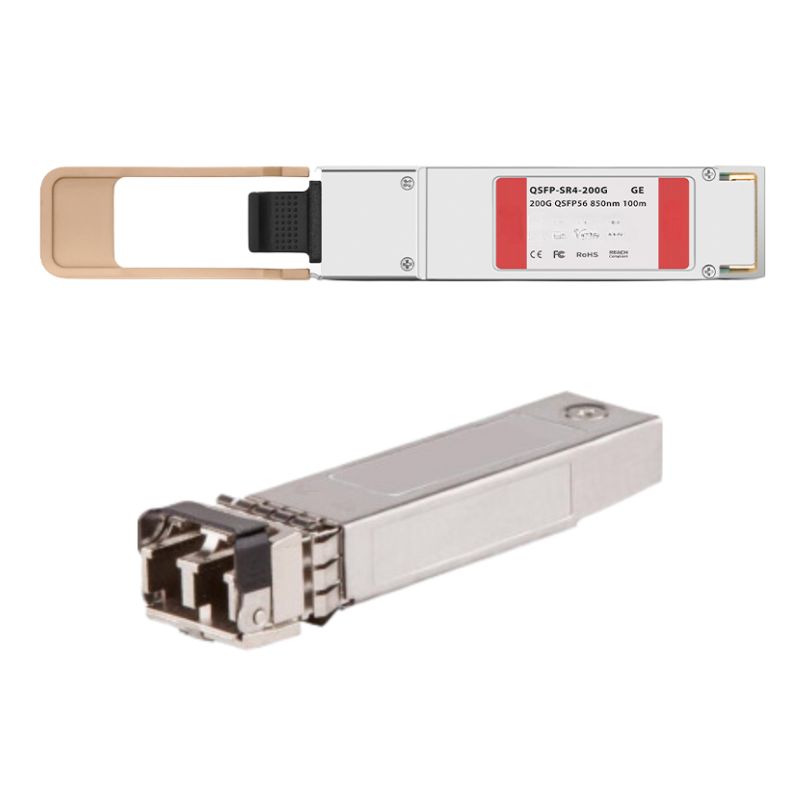

QSFP56	200 Gbps (4 x 50G)	100 m	2 km	SR4, DR4, FR4	Errendimendu handiagoko backbone-a edo belaunaldi berriko lotura agregatuak. Spine.

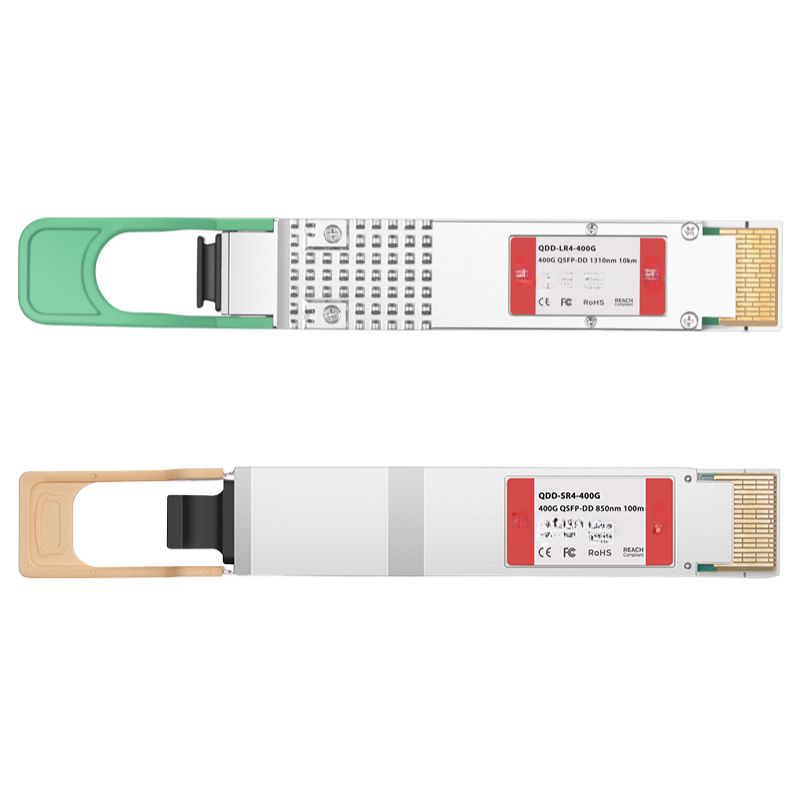

QSFP-DD	400 Gbps (8 x 50G)	100 m	40 km	SR8, DR4, FR4, LR4, LR8, DR4+, ER8	Gaitasun ultra handiko tronkalak datu-zentroetan.

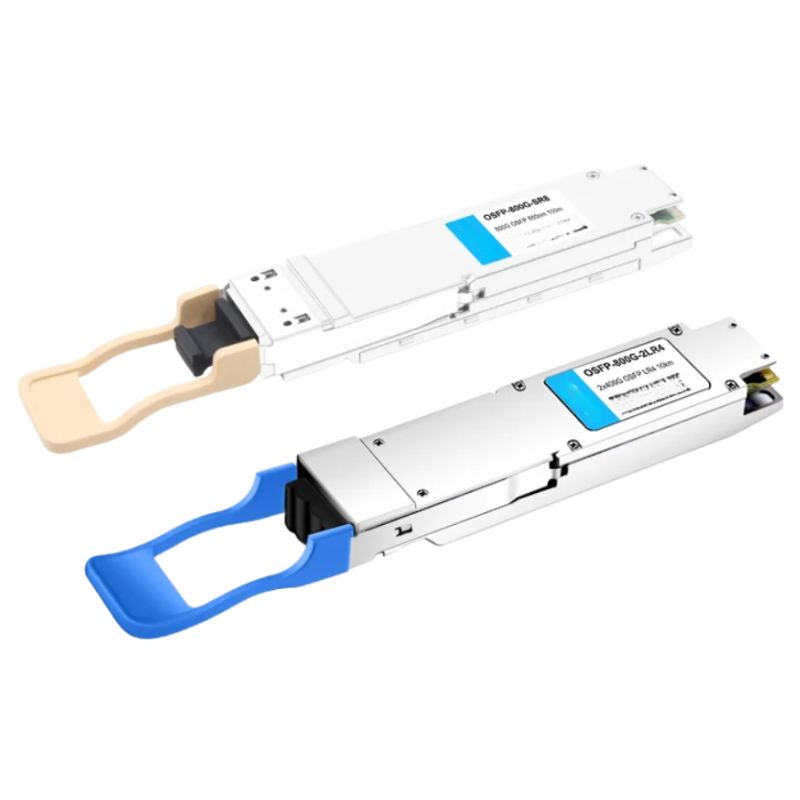

OSFP	800 Gbps (8 x 100G)	100 m	40 km	SR8, DR8, LR8, 2xLR4, ER8	Ultra abiadura handiko interkonexioak azken belaunaldiko azpiegituretan.

^* Kasu batzuetan, eta modulu espezifikoekin (ZR edo ZX, adibidez), 80 km-ra irits daiteke.

Modulu optiko mota bakoitzak bertsio desberdinak izan ditzake, hala nola SR, LR, ER, besteak beste. Bertsio horiek zehazten dute modulu optikoaren irismena, eskatutako zuntz mota eta, kasu askotan, transmisio-kanalen kopurua ⁽¹⁾. Bertsio horiek funtsezkoak dira distantziaren, sare-topologiaren eta dagoen azpiegituraren arabera modulu egokia hautatzeko. Aldaera batzuk oso estandarizatuak daude (hala nola SR edo LR), eta beste batzuk, kasu berezi gisa markatuak, agertoki zehatzetan edo eskuragarritasun txikiagoarekin baino ez dira erabiltzen. Gainera, ZR edo ZX bezalako izendapen batzuk ez dira IEEE estandar ofizialen parte, baina normalean merkataritza-inguruneetan erabiltzen dira, eta, horregatik, haien irismena erreferentzia gisa sartzen da "kasu batzuetan".

⁽¹⁾

Zer dira transmisio-kanalak?
Modulu optiko batek aldi berean egiten dituen transmisioak adierazten dituzte kanalek. Askotan zuntz pareekin lotzen diren arren, ez dira beti bat etortzen. Modulu sinpleetan, hala nola SFP batean, kanal bat zuntz pare baten baliokidea da: bat transmititzeko (Tx) eta bestea jasotzeko (Rx). Baina QSFPak bezalako kanal anitzeko moduluetan, datuek hainbat zuntz pare paralelotan (adibidez, 4 kanal = 8 zuntz) edo bikote bakar batean zehar bidaiatu dezakete, WDM bezalako teknologiak erabiliz. Horrela, kanal kopuruak zehazten du transmisio-ahalmena, baina ez da beharrezkoa zenbat zuntz fisiko erabiltzea. Taula honek modulu eta bertsio bakoitzerako zuntz-pareak adierazten ditu:

Moduloa

Gpbs

SR4

SR8

BiDi

DR4

DR8

FR4

DR4+

PSM4

2xLR4

LR4

LR8

ER4

ER8

CWDM

DWDM

SFP

N/A

0.5^(*)

N/A

SFP+

N/A

0.5^(*)

N/A

SFP28

N/A

SFP56

N/A

QSFP

N/A

QSFP+

N/A

0.5^(*)

N/A

QSFP28

100

N/A

QSFP56

200

N/A

QSFP-DD

400

N/A

OSFP

800

N/A

^(*) Zuntz bakarra, ez zuntz pare bat.

Bertsioak	Zunt mota	Kanalak	Gehieneko distantzia	Erabilera	Deskribapena
SR / SR4 / SR8	MMF	1 / 4 / 8	150-400 m	Arrunta	Short Range 1Gtik 800Gra, aldaera duplexetan (SR) eta paraleloetan (SR4, SR8).
SX	MMF	-	550 m	Arrunta	1000BASE-SX (850 nm), SFPren aldaera 1Grako.
BX / BiDi	SMF edo MMF simplex	1	10 km	Arrunta	Norabide bakarreko transmisioa zuntz bakarrean, uhin-luzera desberdinak erabiliz.
DR / DR4 / DR8	SMF	1 / 4 / 8	1-2 km	Arrunta	Dense Reach, PAM4 bertsio kanal bakarreko eta kanal anitzekoa.
DR4+	SMF	4	2 km	Berezia	Dense Reach, DR4 bertsio hobetua.
FR / FR4	SMF	1 / 4	2 km	Arrunta	Full Reach, LR alternatiba distantzia ertaineko loturetan.
PSM4	SMF	4	2 km	Arrunta	4x4 lotura paraleloa MTP/MPOrekin, QSFP28n erabilia.
2xLR4	SMF	4 x 2	2 km	Berezia	OSFP modulua, kanal bikoitza duena: LR4, 2 × 400G independenteak.
LR / LR4 / LR8	SMF	1 / 4 / 8	10-40 km	Arrunta	Long Range, kanal anitzekoa 40G – 800G-rako, oso ohikoa enborreko loturetan.
LX / LH	SMF	-	10-20 km	Arrunta	1000BASE-LX estandarra eta aldaera hedatua (Long Haul)
ER / ER4	SMF	1 / 4	40 km	Arrunta	Extended Reach, kanal anitzeko bertsioak QSFP28, QSFP-DD, OSFP.
ER8	SMF	8	40 km	Berezia	Extended Reach, kanal anitzeko bertsioak QSFP28, QSFP-DD, OSFP.
ZR / ZX	SMF	-	80 km	Ez ofiziala (baino arrunta)	Gehieneko irismena ez IEEE (ZR), eta ZX aldaera klasikoa (1G/10G).
CWDM / DWDM	SMF	4 / 8-80+	80-100 km	Arrunta WDM / operadoreak	Multiplexatu optikoa (coarse edo dense) uhin-luzeren banaketarekin.
